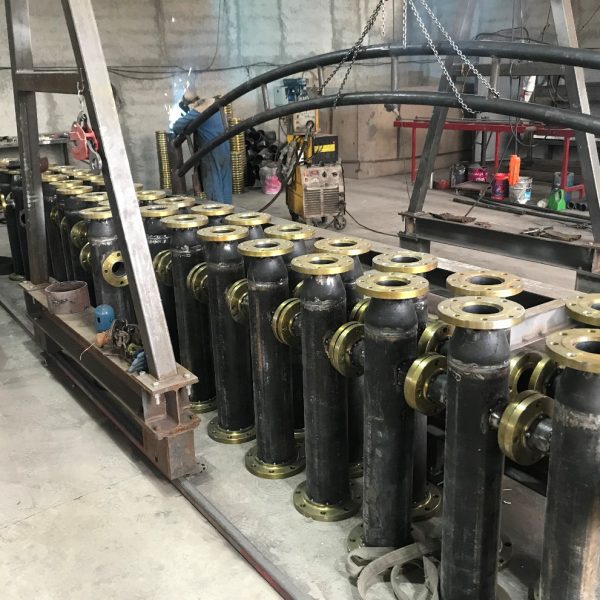

پروژه طراحی و ساخت هیدرانت آتش نشانی

مشخصات فنی شیر آتش‌نشانی

نوع هیدرانت:

ایستاده (Standpipe Hydrant) یا زمینی (Underground Hydrant)
دو خروجی یا سه خروجی (بر حسب نیاز کارفرما)

سایز ورودی:

4 اینچ (DN100) یا 6 اینچ (DN150) فلنج‌دار

خروجی‌ها:

دو عدد خروجی 2.5 اینچ (63.5 میلی‌متر) نوع کوپلینگ BS
یک عدد خروجی 4 اینچ (100 میلی‌متر) یا فلنجی برای شیلنگ تغذیه اصلی

فشار کاری:

16 بار (PN16) / فشار تست: 24 بار
یا مطابق با استاندارد مورد نظر کارفرما

بدنه:

چدن داکتیل GGG40 یا GGG50
(ASTM A106 / A53) برای لوله مانیسمان فولادی
(API 5L) برای کاربردهای فشار بالا
NFPA 24) (ISIRI 11725 برای طراحی سیستم آتش‌نشانی
ضدزنگ و مقاوم به ضربه

پوشش رنگ:

سیستم سه‌لایه اپوکسی صنعتی:
 لایه اول: زینک‌ریچ اپوکسی
 لایه دوم: پلی‌آمید اپوکسی
 لایه نهایی: پلی‌یورتان مقاوم به UV
ضخامت کل رنگ: حداقل 250 الی 300 میکرون
مطابق با استاندارد ISO 12944

اتصالات:

فلنج‌ها مطابق با استاندارد DIN PN16 یا ANSI B16.5
پیچ و مهره از فولاد ضدزنگ یا گالوانیزه گرم

شیر قطع و وصل (valve):

نوع شیر: کشویی یا کروی
اپراتور دستی با چرخ فرمان یا آچار T

آب‌بندی:

واشر و اورینگ‌ها از جنس EPDM مقاوم به حرارت و مواد شیمیایی

ارتفاع کل (در نوع ایستاده):

بین 100 تا 150 سانتی‌متر (قابل تنظیم)

استانداردهای مرجع:

، EN 14384، NFPA 24، ISIRI 12378

سایر ویژگی‌ها:

 مقاومت در برابر خوردگی و UV
 قابلیت نصب سنسور جریان یا مانومتر در صورت نیاز
 دارای برچسب مشخصات دائمی
