هیدرانتها (Hydrants) تجهیزاتی هستند که به منظور تأمین آب برای عملیات آتشنشانی طراحی شدهاند. این تجهیزات معمولاً در سطح خیابانها یا نزدیک ساختمانها نصب میشوند و به آتشنشانها امکان دسترسی سریع به منابع آب را میدهند تا بتوانند در مواقع اضطراری، به ویژه در هنگام آتشسوزی، آب را برای خاموش کردن آتش تأمین کنند.
تاریخچه هیدرانت
مبارزه با آتش قبل از اختراع هیدرانت وجود داشته و ایده رساندن مواد آبدار به محل حریق موضوعی بسیار قدیمی است. مخترع اولین دستگاهی که امروزه آن را به عنوان شیر آتشنشانی میشناسیم مشخص نیست، زیرا هیدرانت طی سالها و توسط افراد مختلف توسعه یافته است. اولین هیدرانتها برای تأمین آب عمومی در نخستین سیستمهای آب شهری به کار گرفته شدند. این هیدرانتها شبیه شیرهای آب بودند و عمدتاً برای روش سنتی حمل سطل آب در اطفای حریق مناسب بودند. پیش از سیستمهای آب شهری، روشهای دیگری برای تأمین آب در مواقع آتشسوزی وجود داشت.
تفاوتهای هیدرانتهای خشک و تر
سیستمهای شیر آتشنشانی به طور کلی به دو دستهی خشک (Dry Barrel) و تر (Wet Barrel) تقسیم میشوند. هیدرانتهای خشک و تر از نظر ساختار، کاربرد، شرایط عملیاتی و هزینهها تفاوتهایی دارند. در اینجا به تفصیل تفاوتها و ویژگیهای هر یک پرداخته میشود:
1- سیستمهای تر (Wet Barrel):
در این نوع سیستم، همیشه داخل هیدرانتها پر از آب است. هنگامی که شیر هیدرانت باز میشود، آب تحت فشار از طریق لولهها به شلنگها و دیگر تجهیزات آتشنشانی منتقل میشود.
2- سیستمهای خشک (Dry Barrel):
در این نوع سیستم، لولهها پس از هر بار استفاده از آب تخلیه میشوند تا از یخزدگی در فصلهای سرد جلوگیری شود. این سیستم به طور خاص برای مناطق سردسیر طراحی شده است.
| ویژگی | سیستم خشک (Dry Barrel) | سیستم تر (Wet Barrel) |
|---|---|---|
| آب موجود در لولهها | آب پس از هر استفاده تخلیه میشود (بدون آب در لولهها) | آب همیشه در لولهها موجود است |
| مناسب برای | مناطق سردسیر و مناطقی که خطر یخزدگی وجود دارد | مناطق گرم و مناطق با دمای پایینتر از صفر مناسب نیست |
| ساده بودن طراحی | طراحی پیچیدهتری دارد به دلیل مکانیزم تخلیه آب | طراحی سادهتر با کارکرد سریعتر |
| زمان واکنش | ممکن است زمان بیشتری برای تأمین آب نیاز باشد | فوراً آب تحت فشار آماده استفاده است |
| هزینه نگهداری | هزینه نگهداری بیشتر به دلیل پیچیدگی سیستم | هزینه نگهداری کمتر به دلیل طراحی سادهتر |
| نیاز به فشار | نیازی به فشار بسیار بالا نیست | نیاز به فشار بالا برای تأمین آب تحت فشار |
بررسی شرایط خاص در طراحی شیر آتشنشانی
در طراحی و ساخت شیر آتشنشانی، باید شرایط خاص محیطی و اقلیمی مد نظر قرار گیرد تا عملکرد مطلوب و ایمنی تجهیزات در طولانیمدت تضمین شود. هیدرانتها باید در برابر شرایط مختلف محیطی مانند رطوبت بالا، گرد و غبار، سرما و یخزدگی و آلودگیهای شیمیایی مقاوم باشند. در ادامه، شرایط خاصی که نیاز به طراحی ویژه دارند و راهکارهای موجود را بررسی خواهیم کرد.
- مناطق با رطوبت بالا و آبوهوای مرطوب
در مناطقی که رطوبت زیاد است، حفاظت از هیدرانتها در برابر خوردگی و زنگزدگی اهمیت ویژهای دارد. در این شرایط، نیاز به طراحیهایی است که قابلیت مقاومت در برابر رطوبت و عوامل محیطی مرطوب را داشته باشد.
- مواد ساخت: انتخاب چدن داکتیل یا فولاد ضدزنگ برای ساخت بدنه هیدرانتها. این مواد بهویژه برای مقاومت در برابر رطوبت و خوردگی مناسب هستند.
- پوششهای ضد خوردگی: استفاده از پوششهای گالوانیزه گرم یا پوششهای اپوکسی مقاوم به رطوبت () برای محافظت از سطح فلز و جلوگیری از زنگزدگی.
- سیستم تخلیه: نصب سوپاپهای تخلیه آب در پایینترین نقطه هیدرانت برای جلوگیری از تجمع آب داخل لولهها و ایجاد یخزدگی.
- مناطق با گرد و غبار و آلودگیهای صنعتی
در این مناطق، ذرات گرد و غبار و آلودگیهای صنعتی میتوانند عملکرد هیدرانتها را تحت تاثیر قرار دهند، بنابراین طراحی سیستمهایی برای جلوگیری از ورود این ذرات به سیستم آبرسانی ضروری است.
- فیلترها و درپوشها: استفاده از فیلترهای مقاوم به گرد و غبار و درپوشهای محافظ برای جلوگیری از ورود ذرات ریز به داخل هیدرانتها.
- پوششهای پودری: انتخاب پوششهای پودری که به کاهش جذب گرد و غبار و آلودگیها کمک میکنند.
- آزمایشهای عملکرد: انجام آزمایشهای ضد آلودگی برای اطمینان از عملکرد درست هیدرانت در شرایط آلوده.
- مناطق با سرمای شدید و یخزدگی
در مناطق سرد، یخزدگی لولهها و هیدرانتها میتواند باعث انسداد و آسیب به سیستم شود. بنابراین استفاده از سیستمهای خشک و طراحی مناسب برای جلوگیری از یخزدگی ضروری است.
- هیدرانتهای خشک: در این سیستمها، آب در هیدرانت باقی نمیماند. شیر اصلی در زیر سطح زمین نصب میشود تا از یخزدگی در دماهای پایین جلوگیری کند.
- پوششهای عایق: نصب پوششهای عایق حرارتی بر روی لولهها و اتصالات برای کاهش خطر یخزدگی.
- سیستم گرمایشی: استفاده از سیستمهای گرمایشی زیرزمینی برای تأمین دمای بالاتر و جلوگیری از یخزدگی در هیدرانتهای تر.
- مناطق با آلودگیهای شیمیایی یا خطرات ویژه
در مناطقی که احتمال آلودگیهای شیمیایی یا مواد خطرناک وجود دارد، هیدرانتها باید در برابر این مواد مقاوم باشند.
- مواد مقاوم به مواد شیمیایی: استفاده از آلیاژهای خاص یا فولاد ضدزنگ با مقاومت بالا در برابر مواد شیمیایی و اسیدها.
- پوششهای خاص: انتخاب پوششهایی مانند پوششهای اپوکسی شیمیایی برای محافظت در برابر مواد شیمیایی و اسیدی.
- اتصالات مقاوم: استفاده از اتصالات ضد شیمیایی و جوشکاری مناسب برای جلوگیری از نشت مواد خطرناک.
- مناطق با دسترسی دشوار
در مناطقی که دسترسی به هیدرانتها دشوار است، مانند مناطق کوهستانی یا مناطق دورافتاده، طراحی به گونهای باید باشد که نیاز به نگهداری کمتری داشته باشد و در مواقع اضطراری عملکرد مؤثری ارائه دهد.
- مکانیزم نظارت خودکار: نصب سیستمهای نظارت خودکار که به صورت آنلاین وضعیت هیدرانتها را بررسی کنند و از مشکلات احتمالی پیشگیری کنند.
- دوام بالا: استفاده از مواد با دوام طولانی و مقاوم به خرابی برای کاهش نیاز به تعمیرات.
- نصب در نقاط استراتژیک: هیدرانتها باید در مکانهایی نصب شوند که در مواقع اضطراری دسترسی سریع به آنها ممکن باشد.
ریختهگری فوم از دست رفته برای هیدرانت آتشنشانی
ریختهگری ماسهای بهعنوان رایجترین روش ریختهگری در تولید قطعات صنعتی، از جمله هیدرانتهای آتشنشانی، شناخته میشود. این روش که یکی از سنتیترین فرایندهای ریختهگری است، با وجود استفاده گسترده، همچنان شاهد بهبودهایی در تکنولوژیها و فرآیندهای جدید است. یکی از این نوآوریها، فرایند ریختهگری فوم از دست رفته است که بهتدریج در حال کسب محبوبیت است و بسیاری از دانشگاهها و ریختهگریها در حال تحقیق و توسعه آن هستند.
مزایای ریختهگری فوم از دست رفته در تولید هیدرانتهای آتشنشانی:
- ساخت قطعات پیچیده: یکی از بزرگترین مزایای این روش امکان تولید قطعات با هندسههای پیچیده است. برای هیدرانتهای آتشنشانی که ممکن است شامل اجزای داخلی و خارجی پیچیده باشند، این ویژگی بسیار مفید است.
- کاهش نیاز به هستهسازی: در روشهای سنتی مانند ریختهگری ماسهای، برای ایجاد فضاهای داخلی قطعه نیاز به ساخت هستههای پیچیده است. اما در ریختهگری فوم از دست رفته، فوم بهطور خودکار این فضاها را ایجاد میکند.
- بهبود کیفیت سطح: الگوهای فومی معمولاً سطحی صاف و بدون نقص دارند، که باعث تولید قطعات با سطح صاف و دقیق میشود و نیاز به ماشینکاری یا پرداختهای اضافی را کاهش میدهد.
- صرفهجویی در مواد: در این فرایند، مواد اضافی بسیار کمتری نسبت به روشهای سنتی تولید میشود. همچنین، چون الگو بهطور مستقیم از فوم ساخته میشود، مواد هستهای اضافی نیاز نیست.
- کارایی انرژی: در برخی موارد، این روش میتواند از نظر مصرف انرژی بهینهتر باشد، بهویژه برای قطعات کوچک و دقیق مانند اجزای هیدرانتهای آتشنشانی، که بهدلیل حذف مراحل اضافی مانند ساخت هسته، صرفهجویی در انرژی میشود.
انعطافپذیری در طراحی: این فرایند به طراحان اجازه میدهد تا طراحیهای خود را با انعطاف بالا و بدون محدودیتهای خاص فرآیندهای سنتی مانند ریختهگری ماسهای انجام دهند.
رنگ شیرهای آتشنشانی

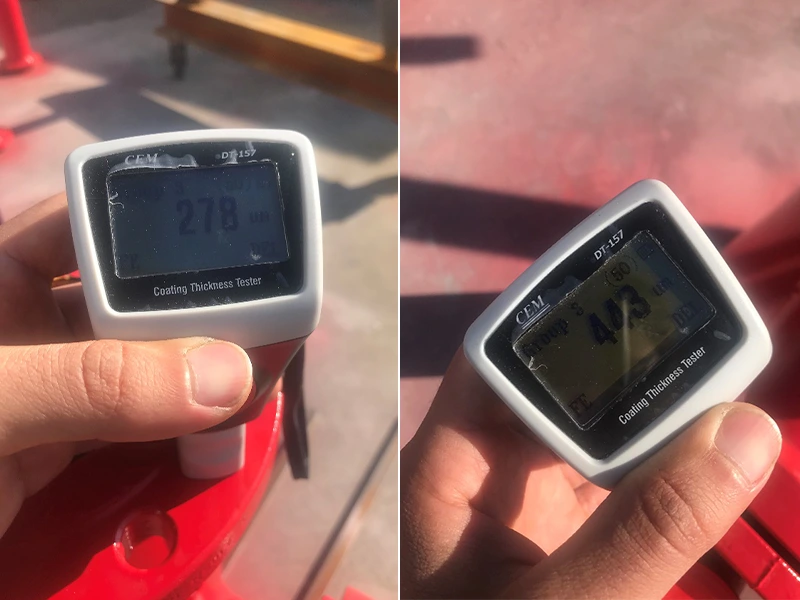

رنگکاری هیدرانتها معمولاً از ۲ تا ۳ لایه تشکیل میشود، ضخامت هر لایه بسته به نوع رنگ و استانداردهای مربوطه معمولاً بین 50 تا 100 میکرون است. در مجموع، ضخامت نهایی رنگ (تمامی لایهها) باید حدود 250 تا 450 میکرون باشد تا هیدرانت در برابر خوردگی، ساییدگی و شرایط محیطی مقاوم بماند.

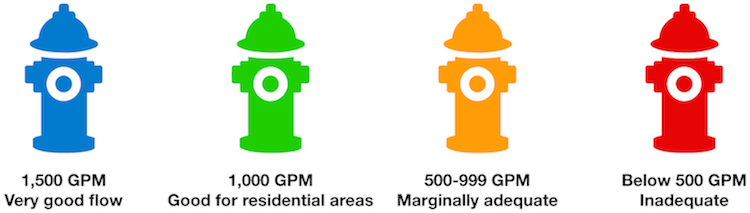

علاوه بر نوع و فرآیند رنگکاری شیرهای آتشنشانی، این شیرها معمولاً در رنگهای مختلفی طراحی میشوند که هر رنگ بهطور خاص برای هدف یا کاربری ویژهای انتخاب میشود.این رنگها به جز قرمز که رنگ اصلی و رایج است، در برخی موارد بر اساس استانداردهای مختلف میتوانند تفاوتهایی داشته باشند. در ادامه انواع رنگها و دلایل استفاده از آنها آمده است:
قرمز (Red)
- ویژگی: رنگ قرمز رایجترین رنگ برای شیرهای آتشنشانی است. این رنگ به دلیل جلب توجه بالا و داشتن معانی جهانی خطر، به عنوان رنگ اصلی برای شیرهای آتشنشانی در نظر گرفته میشود.
- کاربرد: برای اکثر شیرهای آتشنشانی در شرایط مختلف، چه در مناطق مسکونی و چه صنعتی.
نارنجی (Orange)
- ویژگی: رنگ نارنجی نیز مشابه به رنگ زرد برای جلب توجه طراحی شده است، ولی در بعضی مناطق استفاده از نارنجی به عنوان رنگ هشدار نیز رواج دارد.
- کاربرد: برای شیرهای آتشنشانی در مناطقی که ممکن است در معرض خطر یا آسیبهای احتمالی باشند. این رنگ در شرایط مختلف به راحتی قابل شناسایی است.
آبی (Blue)
- ویژگی: در برخی از استانداردها و مناطق خاص، رنگ آبی به عنوان رنگ شیرهای آتشنشانی استفاده میشود. آبی معمولاً نشاندهنده شیرهایی است که دارای فشار پایین هستند.
- کاربرد: در مناطق مسکونی یا دیگر مناطقی که فشار آب به شدت پایین است و به مقدار کمتری برای مقابله با آتشسوزی نیاز است.
سبز (Green)
- ویژگی: در برخی موارد، از رنگ سبز برای شیرهای آتشنشانی استفاده میشود. سبز معمولاً نشاندهنده منطقهای است که فشار آب متوسط دارد.
- کاربرد: معمولاً در مناطقی که برای مقابله با آتشسوزیهای متوسط طراحی شدهاند.
در برخی از کشورهای خاص یا براساس استانداردهای مختلف، شیرهای آتشنشانی ممکن است رنگهای دیگری داشته باشند که معمولاً به نوع فشار، نیاز آتشنشانی و یا کاربرد خاص بستگی دارد. انتخاب رنگ شیرهای آتشنشانی بر اساس چند معیار اصلی انجام میشود:
- جلب توجه و شناسایی سریع: رنگهای روشن مثل قرمز و نارنجی برای مشاهده آسان در شرایط اضطراری استفاده میشوند.
- موقعیت و مکان نصب: رنگها بسته به نوع کاربرد (مثلاً مناطق مسکونی، صنعتی یا سردسیر) انتخاب میشوند.
- استانداردهای بینالمللی: رنگها طبق استانداردهایی مانند و برای نشان دادن فشار آب و نوع سیستم استفاده میشوند.
- کدگذاری فشار آب: رنگها برای نمایش فشار آب در شیرهای آتشنشانی (قرمز برای فشار بالا، زرد برای متوسط، آبی برای پایین) استفاده میشوند.
- مقاومت در برابر شرایط محیطی: رنگها باید در برابر شرایط جوی و محیطی مقاوم باشند تا برای مدت طولانی قابل شناسایی باشند.
در نهایت، انتخاب رنگ به هدف شناسایی سریع و عملکرد مؤثر در شرایط اضطراری کمک میکند.
